热压机电磁换向阀

发布时间：2023-03-08T12:30:34更新时间：2023-03-08T12:30:13 浏览量：66

[内容摘要]：空压机电磁换向阀利用电磁铁的推力移动阀芯实现换向阀的换向。真空硫化机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。多层热压机适用于FPC（柔性线路板）,HSC（斑马纸），TAB与LCD及PCB的连接。由于消费类电子产品中PCB或...

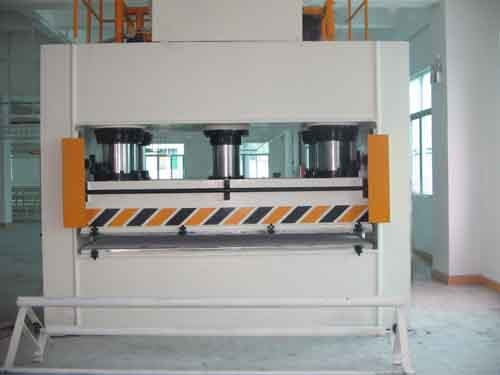

空压机电磁换向阀利用电磁铁的推力移动阀芯实现换向阀的换向。由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。多层热压机适用于FPC（柔性线路板）,HSC（斑马纸），TAB与LCD及PCB的连接。由于消费类电子产品中PCB或FPC的Pitch趋于细小化，传统锡焊工艺已经难以满足极细热压的要求。ACF制程已逐步被手机设计商所应用。平板硫化机一种将两个预先上好助焊剂镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接设备。热压贴合机可利用活动横梁行程速度恒定和泵供液压力变化的特点，作为操纵分配器的信号，以实现油压机的自动控制。电磁阀具有操作简单、布置灵活、提高设备自动化程度等优点，因此得到了广泛的应用

电磁铁按衔铁开始工作腔是否有油液，又可主要分为"干式"和"湿式"。干式电磁铁不允许油液流入电磁铁作为内部，因此必须在滑阀和电磁铁结构之间没有设置不同密封系统装置，而在推杆以及移动时产生影响较大的摩擦发展阻力，也易造成油的泄漏。湿式电磁铁的衔铁和推杆均浸在油液中，运动过程中阻力小，且油还能提高起到控制冷却和吸振作用，从而有效提高了电子换向的可靠性及使用网络寿命。

图6-6(a)为三位四通电磁换向阀的结构示意图。阀门的每一端都有一个电磁铁和一个定心弹簧。阀芯处于正常状态时处于中立位置。如果右端电磁体通电，则右电枢6通过推杆将阀芯4推到左端，阀右位置工作，油口P通过B，A通过T。油口P通过A，B通过T。图6-6（b）为三位四通电磁换向阀图形符号。

电磁换向阀的阀芯是滑动缸阀芯，所以电磁换向阀又称电磁阀。近年来出现了一种电磁球阀，它利用电磁力作动力推动钢球，实现油路的开关换向。与电磁滑阀相比，电磁球阀具有密封性好、反应速度快、压力高、适应性强等优点。电磁球阀的主要缺点是不如滑阀具有多种组合形式和多种中位功能，因此使用范围仍然有限。

热压机换向阀在油压系统的注意点

换向阀的中位机能不仅在换向阀阀芯处于中位时对液压控制系统的工作生活状态发展有影响，而且在换向阀切换时对液压技术系统的工作环境性能方面也有一定影响。在分析和选择换向阀的中位机能时，通常需要考虑到了以下几点：

① 系统压力维护：P口堵塞时，系统压力维护，液压泵可用于多缸系统。当P口与T口的连接不太顺畅时（>K型），系统可为控制油路保持一定压力。

2油压系统卸载: P 口与 T 口连接不断平稳，系统卸载。

③换向稳定性和准确性=压力缸A、B口堵塞时，换向过程容易产生冲击，换向不稳定，但换向准确性高。反之，当A口和B口都与T口连通时，换向过程中工作部件不易制动，换向精度低，但液压冲击小。④启动稳定性=当阀门处于中间位置时，如果液压缸的一个腔室与油箱相连，由于腔室内没有油起缓冲作用，启动不顺利。

⑤热压机液压缸“浮动”和在进行任意3主置上的停止阀在中位，当A、B两口互通时，卧式水平液压缸呈“浮动”状态，可用一些其他国家机构通过移动一个工作台，调整其位置。当A、B两口堵住自己或与P口连接(扛非差动工作情况下)，则可使控制液压缸在任意不同位置可以停止，位不能“浮动”。
