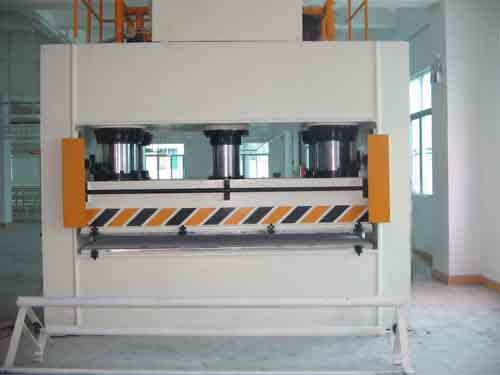

在单柱多层热压机中，工作台更换气动支管

在单柱多层中，工作台更换气动支管

工作台交换气动支路如图14 - 1中的交换台托升支路所示。橡胶、塑料行业之聚合物如PVC、色母粒等化工原料的混炼加工、配料试验，以检测是否达到所要求的颜色和质量，可作为工厂批量生产前配料的依据。将塑料或橡胶原料放于模具内，夹于上、下电热板之间，在电热板智能恒温下施以压力，使原料成型。热压成型机钛合金压头确保温度平均，升温快速及使用寿命特长。压头特别采用水平可调设计，以确保组件受压平均。温度数控化，清楚精密。备有数字式压力计，可预设压力范围。平板硫化机生产厂家适用于各种橡胶制品的硫化,是各种热固性塑料压制成型的先进热压设备。真空伺服热压机单工作平台，旋转工作平台，左右移动式平台等多样化的工作模式。当加工中心无工作台交换时，在两位五通电磁换向阀15的控制下，交换台托升缸16处于下位，接近开关11发生信号，工作台与托叉分离，可以自由运动。当自动或手动交换双工作台时，数控系统通过 PMC发出信号，使二位五通电磁换向阀15的线圈3YA得电，托升缸16下腔通人高压气体，活塞带动托叉连同工作台→起上升，当上升到工作行程的上终点位置时，由接近开关 10检测其位置信号，并通过变送扩展板传送到PMC，控制交换台进行180。回转运动。当接近开关12检测到回转180。到位信号后，通过变送扩展板传送到PMC，控制二位五通电磁换向阀15的线圈4YA得电，则托升缸16上腔通入高压气体，活塞带动托叉连同工作台在托升缸16作用下一起下降，当下降到工作行程的下终点位置时，接近开关11检测到其终点位置信号，并通过变送扩展板传送到PMC，结束双工作台交换过程。此时，数据加工中心可以进行下一步的操作。在该气动支路中采用单向调速阀13、14构成的出口节流调速回路，可以调节交换台上升和下降的速度，避免产生较大的载荷冲击和机械部件的损伤。 (1)在工作台交换过程中，交换台上升运动时的气体流动具体回路为: 1进气路:气源→气动三联件7→压力继电器25→电磁换向阀15上位(3YA通电， 4YA断电)→单向调速阀14的单向阀→托升气缸16下腔; 2)排气路:托升气缸16上腔→单向调速阀13→电磁换向阀15上位(3YA通电，4YA 断电〉→大气。

(2)工作台交换时，交换台向下运动时气流的具体回路如下:1。进气:气源→气动三联7→压力继电器25→电磁换向阀下位15 (4YA通电，3YA断电)→单向调速阀单向阀13 →升降油缸上腔16；2)废气通路:升降气缸下腔16 →单向调速阀14→电磁换向阀下位15 (3YA断电，4YA通电)→大气。
