热压机油压系统安全保护回路是什么

发布时间：2023-02-02T11:24:13更新时间：2023-02-02T11:24:04 浏览量：131

[内容摘要]：热压机油压系统安全保护回路是什么热压机为保证操作人员和机械设备控制回路的安全，称为安全保护回路。油压热压机适用于FPC（柔性线路板）,HSC（斑马纸），TAB与LCD及PCB的连接。由于消费类电子产品中PCB或FPC的Pitch趋于细小化，传统锡焊工艺已经难以满足极细热压的...

油压系统安全保护回路是什么

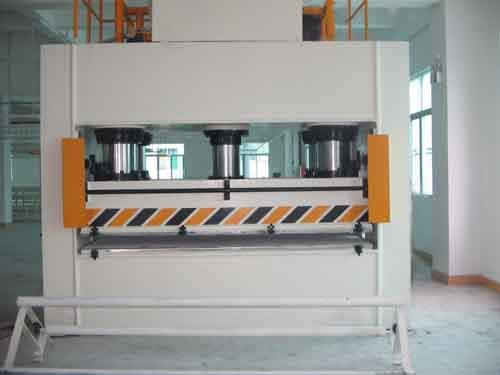

热压机为保证操作人员和机械设备控制回路的安全，称为安全保护回路。适用于FPC（柔性线路板）,HSC（斑马纸），TAB与LCD及PCB的连接。由于消费类电子产品中PCB或FPC的Pitch趋于细小化，传统锡焊工艺已经难以满足极细热压的要求。ACF制程已逐步被手机设计商所应用。双层热压机根据热压的媒介不同，可以分为锡焊，ACF（异向导电胶带），ACP（异向导电胶水），TBF（热熔胶膜）。东莞平板硫化机广泛用于汽车行业的零配件加工及各行业多种产品的定型、冲边、校正及制鞋、手袋、橡胶、模具、轴类、轴套类零件的压装、压印成型、板材零件的弯曲、压印、套形拉伸等工艺，洗衣机、电动机、汽车电机、空调电机、微型电机、伺服电机、车轮制造、减振器、摩托车及机械等行业。真空平板硫化机一种通过专用液压油做为工作介质，通过液压泵作为动力源，靠泵的作用力使液压油通过液压管路进入油缸/活塞，然后油缸/活塞里有几组互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液压油不能泄露。常用的安全保护电路如下。

A.用双手同时操作电路。热压机是一种逻辑“与”双手操作回路。为了使两位主控制阀3控制气缸6的换向，压缩空气信号必须进入阀3的控制腔。因此，两个三通阀1和2必须同时换向。此外，两个阀门必须安装在一只手不能同时操作的距离。在操作过程中，如果任何一个离开，控制信号消失，主控制阀3复位，活塞杆缩回。从而避免操作人员因误操作而受伤。6气缸还可以通过单向节流阀4和5实现双向节流调速。一种带三位主控阀的双手操作电路，其中三位主控阀1的信号A作为手动阀2和3的逻辑与电路，即只有手动阀2和3同时动作时，主控阀1才切换到上位，当手动阀2和手动阀3同时释放时，信号B用作手动阀2和手动阀3的逻辑“或非”电路，主控制阀1切换到低位，活塞杆返回S等于手动阀2或手动阀3中的任一个。

b.热压机过载环境保护工作回路。是一种可以采用时间顺序阀的过载进行保护系统回路，当气控换向阀2切换至左位时，气缸的无杆腔进气、有杆腔排气，活塞籽右行。当活塞杆遇到死挡铁5或行至稳定极限位置时，无杆腔压力不断快速持续增高，当压力从而达到一定顺序阀4开启学生压力时，顺序阀开启，避免了信息过载问题现象的发生，保证了设备管理安全。气源经顺序阀、或门梭阀3作用在阀2右控制腔使换向阀复位，气缸能够退回。

C.联锁电路。热压机是互锁回路，气缸5的方向改变由作为主控制阀的四通控制方向改变阀4控制。四通阀4的换向由三个串联的电动三通阀1-3控制，只有当这三个阀都连接时，主控制阀4才能换向，从而实现联锁。
