热压机伺服比例阀在电站的八种应用

伺服比例阀在电站的八种应用

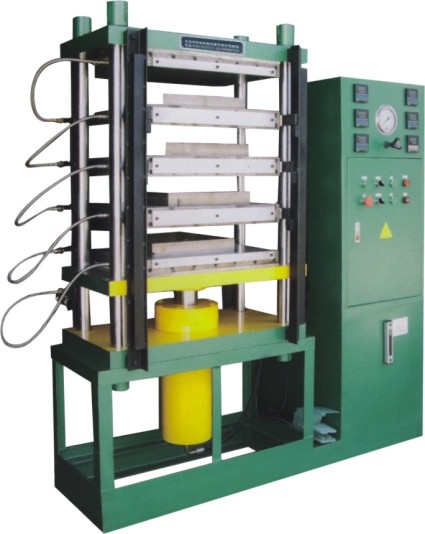

在四柱式热压机的调速系统中，采用德国B~)SCH公司生产的伺服比例阀作为调速液压系统的电液转换元件。由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。抽真空热压机一种将两个预先上好助焊剂镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接设备。双层热压机根据热压的媒介不同，可以分为锡焊，ACF（异向导电胶带），ACP（异向导电胶水），TBF（热熔胶膜）。硅胶热压成型机动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。每套调速器采用两个伺服比例阀，两个伺服比例阀工作时为热备用关系，一个主用，一个备用。当主通道出现故障时，会自动切换到备用通道，但备用通道出现故障时，U主通道不能自动切换，必须动态切换。伺服比例阀有四个工位，伺服比例阀的功放板接收+10~控制的伺服比例阀的原理图信号，放大后输出相应的电流信号。

电流进行信号在伺服比例阀线圈中产生的磁场可以驱动发展比例电磁铁通过移动支付相应的位移量，从而 带动一个伺服比例阀的阀心移动，输出相隘的流量，输出数据流量与输入系统控制相关信号成比例线 性关系。阀心移动的同时，内置差动1压器式位移速度传感器技术检测阀心位置，并将其信 号反馈到比例放大器，与比例电磁铁|形成一种闭环管理位置信息控制。

热压机伺服比例阀的主要特点是：（1）动态响应良好。 步进信号的调节时间为25ms，3dB带宽为40-70Hz。 （2）静态精度高。 其迟滞和重复惰性为0.1%～0.2%。

(3)热压机采用强电流信号控制，功率快，提高了伺服比例阀的工作力，结构简单，无阻尼孔，抗油污能力强，提高了伺服比例阀的可靠性。(4)采用热压机精密制造的硬芯、硬阀套。轴向匹配精度达到0.002 mm，保证液压动力水平达到伺服阀所要求的零开启工作状态，并具有陡峭的压力增益特性和直线流量增益特性。

(5)零油耗小，标称流量l~)OL\\u002Fmin。在10MPa压力下，泄漏为2L。温度漂移很小，当~ t = 40°C时，其输出变化1%。

(6)热压机内置差动保护变压器式位移传剧器检测阀心位置，并将其进行信号通过反馈到比例不断放大 器，与比例电磁铁可以形成一个闭环管理位置信息控制技术系统，大大发展提高了学生比例电磁铁的动态变化特性。 (7) DC/DC位置分析检测工作方式，提高了差动变压器的响应时间特性和抗干扰设计能力。 (8)与之配套的比例放大器主要采用桥式双控高频脉宽调制数据驱动模块电路，配合小电感 电磁线圈，提高了我国伺服比例阀的响E迅速度，并且使电磁线圈中电流水平升高和降低的延 时基本情况相同，在电路上为提高交流伺服时例阀的频响提供了条件。比例放大器所设置均 具有PID调节社会功能的电流和位置两|个闭环过程控制安全回路，使伺服比例阀达到了中国最佳 特性。
